創(chuàng )維32英寸液晶電視機幾秒后就黑屏的維修

小狼 ? 行業百科 ? 2024-01-15 00:39:57 ?

隨著中國電子工業、電子商務的的高速發展，液晶電視機的電路越來越簡單，電器部件的價格也進一步下降，原本就只有幾塊電路板的液晶電視機，只要能判斷是那塊電路板壞了，直接網購一塊電路板更換一般都能解決問題，即便是稍有動手能力的新手也可以將液晶電視修復。

下面就由筆者來介紹一下液晶電視機的一般維修思路和方法，以及剛開機幾秒鐘后就進入黑屏的液晶電視機故障維修實例。

操作方法

01

一 液晶電視機的一般維修思路：1. 如果是液晶屏故障：由于液晶屏造價幾乎占了整臺電視機的50-70%, 液晶屏損壞的電視機將失去維修價值。2. 如果是電源板出現問題：一般會(huì )出現無圖、無聲、無光"三無故障",如果是電源板中的LED背光源驅動電源電路出現故障,一般可能出現有聲音,無圖像,如果在完全黑暗的環境，有些還能看到非?；野档膱D像。3. 如果是電視機主板故障：故障的表現多種多樣,維修過程要具體原因具體分析。4 如果是邏輯板故障：造成的故障現象有：黑屏、白屏、灰屏、負像、噪波點、豎帶、圖像太亮或太暗等，由于大部分電視機有獨立的邏輯板,而且邏輯板的價格較低,我們可以嘗試使用替換法修復。接下就于開機之后幾秒鐘就黑屏的液晶電視機的維修實例做詳細的介紹。





02

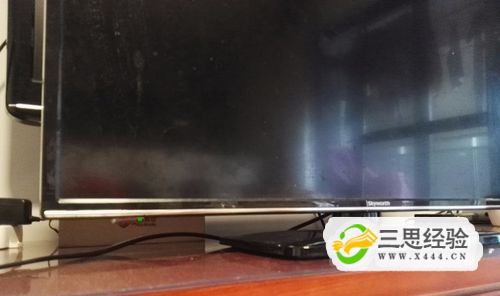

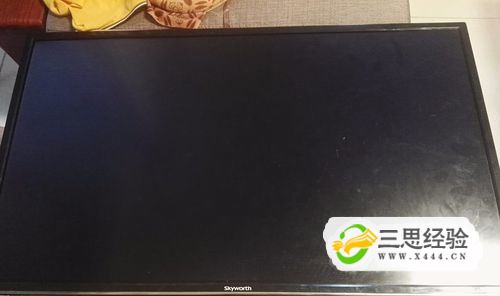

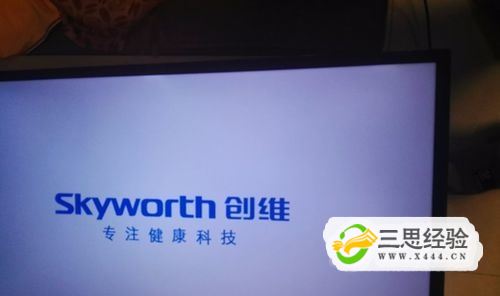

二. 本例創(chuàng )維液晶電視機故障的現象如下：1 將電視機插頭插入電源插座，顯示屏立即亮屏，同時電源指示燈亮綠燈。2 電視機顯示“SKYWORTH創(chuàng )維”LOGO約2秒鐘后自動黑屏。3 遙控器任何按鍵都無效。4 電視機在黑屏的狀態指示燈一直亮綠。





03

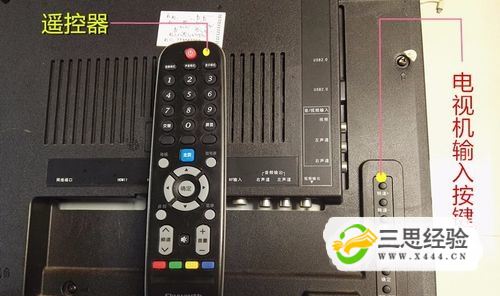

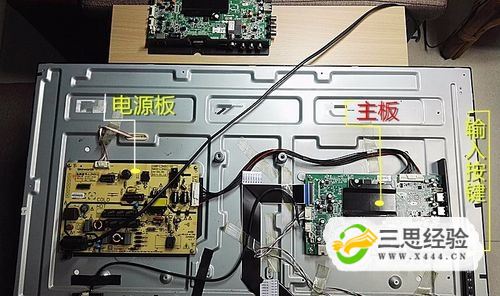

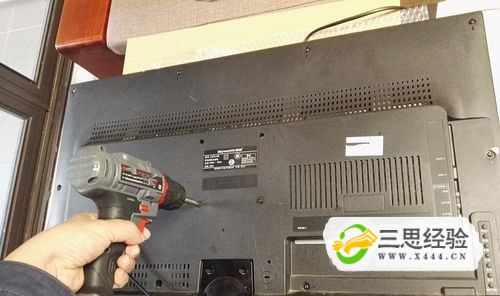

三 . 故障分析：1. 根據故障現象，判斷為正常的有如下2項:① 由于有正常的圖像出現，說明顯示屏無故障(OK).② 由于亮屏后的圖像清晰，邏輯板故障幾乎不可能(OK).2. 判斷可能存在故障的有如下幾項：① 由于電視機能夠正常顯示圖像，說明各級電源的基本正常，由于幾秒鐘后會(huì )黑屏，不排除電源故障自保。② 由于背光源只亮幾秒鐘時間，所以背光源也可能存在故障。③ 如果電視主板故障，也可能存在2秒后自保的可能，所以也不排除主板可能存在故障。④ 遙控器任何按鍵無效，表明遙控器本身可能存在問題。⑤ 電視機輸入按鍵無效，可能是按鍵電路板有故障。為了進一步判斷故障的原因，只有對電視機進行拆蓋檢查了。





04

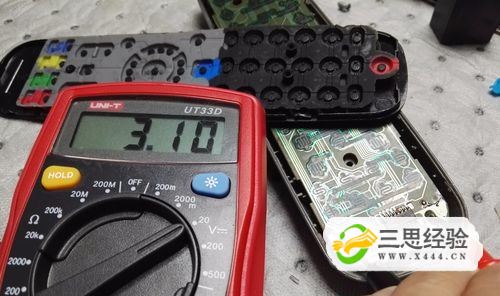

四. 檢修過程：① 遙控器檢修：維修電視原則是當然是由簡而繁，由于電視機開機幾秒就黑屏，我們懷疑是無操作自保，首先檢查遙控器。由于遙控無效，懷疑電源電壓不足，更換全新電池依然無效，將遙控器撬開，檢查遙控器的電池座是否松脫或腐蝕，撬開后發現電池接線端子完好，用數字萬用表在印制電路板上測量供電電壓，約3.1V屬于正常。





05

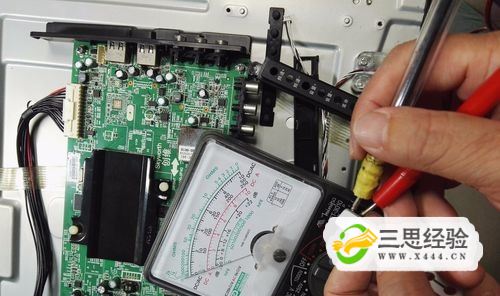

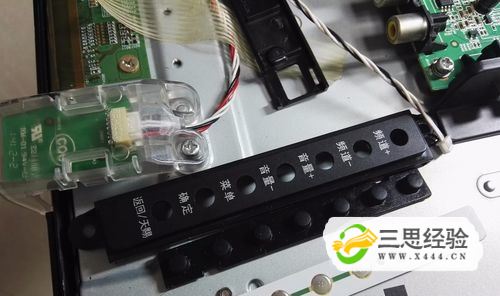

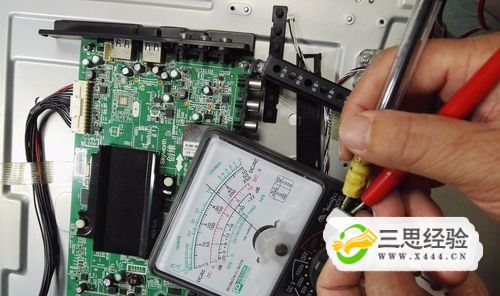

② 電視機輸入按鍵及電路板檢查：將按鍵裝置從顯示屏上取下，用一字螺絲刀撬開，將按鍵電路板上面的電線插頭如圖拔出，用指針式萬用表*1K檔進行檢測，在按下與不按下按鍵時檢測電阻值，然后做對比檢查判斷。如圖 在按下按鍵時電阻值約3KΩ如圖在不按按鍵時測量的電阻值為無窮大，這都說明按鍵電路是正常有效的。





06

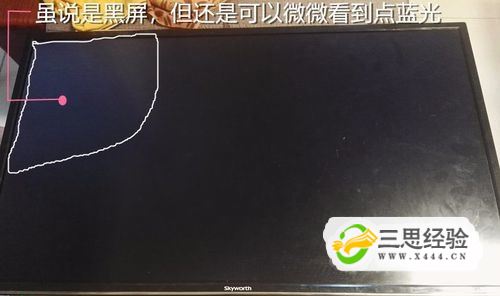

③ 電源板故障判斷：◆ 雖然黑屏，但背光源是亮的，當我們拆開電視后蓋發現，通過顯示屏外殼沖壓孔是可以看到亮燈的情況，這說明LED驅動電源是正常工作?！?電源指示燈黑屏后也是亮綠燈?！?用手指背部感受一下主板芯片散熱器外表是發熱的?！?即使是黑屏狀態，在一定角度下細看屏幕也會(huì )發現個別地方有微微的亮光。詳見下圖，通過 如上種種現象都表明電源電路板是正常的。





07

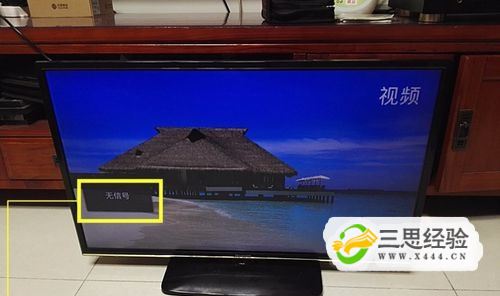

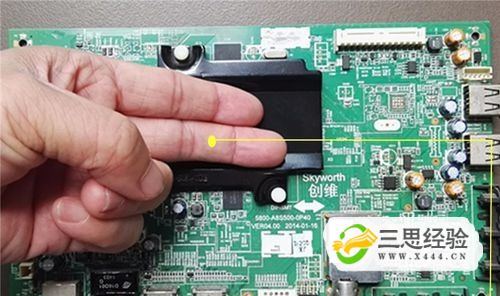

④ 主板故障的判斷：◆ 遙控器與輸入按鍵都同時無效，這個現象幾乎不可能出現?！?用手感受到主板芯片會(huì )發熱，說明芯片在工作?！?電源指示燈一直會(huì )亮綠燈說明主板有相關的輸出，◆ 一般電視機在無信號時多數會(huì )顯示”無信號“背景圖像，下圖是修復從如上的現象來看，主板的故障可能性非常大，由于主板的網購價格并不貴，決定更換一塊主板試試。





08

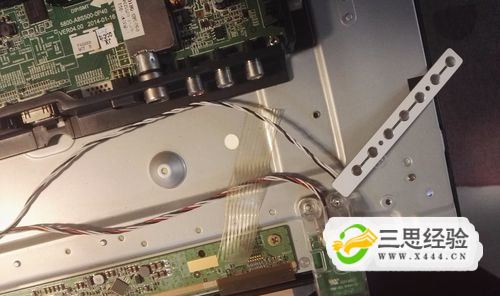

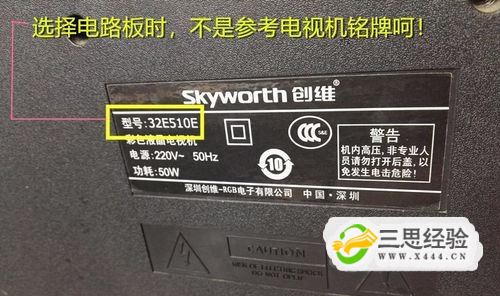

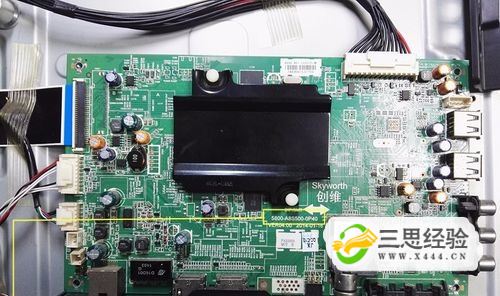

⑤ 電視主板的購置：1. 電視機主板的型號并還是按電視機銘牌上的型號購置的，2. 電視機主板型號應該是如圖的一串數字，我們可以一字不少將型號抄寫下來，這樣在網絡(luò )檢查時將能精準定位并購置，主板型號為5800-A8S500-OP40(配不同型號的顯示屏時，主板型號一般都會(huì )不同)。3. 對于網絡(luò )購置電路板，我們可能選擇信用較好的二手電路板賣家，原因是很多人的液晶電視機顯示屏壞了，維修店會(huì )廉價收購變賣內部電路。4. 網購也有時會(huì )碰到維修后的二手電路板，一定要在選購時細心區別，并在購置前的聊天對話做特別的問話，如“保多長時間”?“是否維修后的電路板?......





09

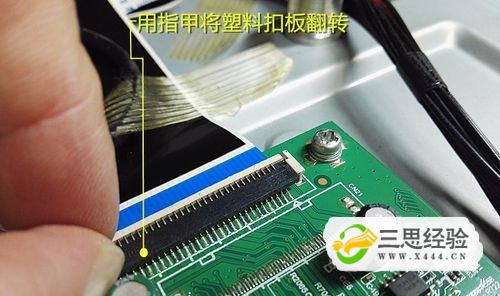

⑥ 主板的拆卸與安裝◆ 準備好購置回來的主板，◆ 將電視舊主板排線拔下來,排線分種2種：1 普通導線型排線，2 塑封型排線。① 普通導線型排線，只要按下塑料卡扣,就可拔出排線插頭,② 塑封型排線的拆除請看下圖，用手指扣開塑料壓片，將排線松出，安裝方式則相反。





10

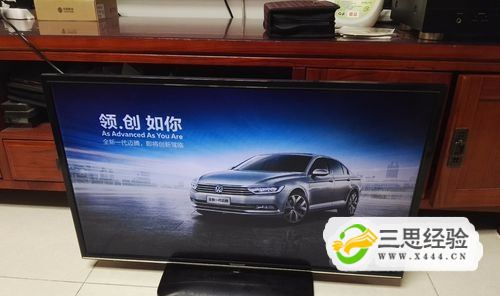

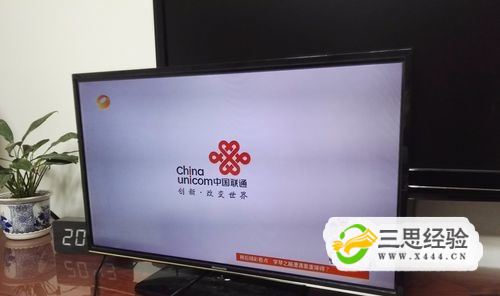

⑦ 更換好主板后， 上緊主板四角的固定，將電源插頭接好電源，電視機出現"開機啟動中"背影。由于電視機喇叭安裝在塑料蓋板下方，將喇叭引線插頭接入電視機主板插座，將后蓋螺絲上緊，試機有圖有聲，電視機修復。





特別提示

拆卸電路板時一定要將220V交流電源插頭拔出，以免檢修造成觸電事故。
